1 导体与连接器 为了解电子互连部件的工作原理，需要知道一些有关导体的常识（普通知识）。
电脑连接器可以免除许多麻烦，从商店买个新电池，断开连接器，拆除旧电池，装上新电池，重新接通连接器就可以了。这个简单的例子说明了连接器的好处。当我们提到导体沟通了电路中的断接处时，实际上是指连接器把两个开路端连接在一起。电路是指整个电系统，而导体是电流流通的实际通路。有时你常常看不到实际的导体，因为它被绝缘
1 导体与连接器
为了解电子互连部件的工作原理，需要知道一些有关导体的常识。
USB连接器使用方便，支持热插拔，连接灵活，独立供电等优点，可以连接鼠标、键盘、打印机、扫描仪、摄像头、闪存盘、MP3机、手机、数码相机、移动硬盘、外置光软驱、USB网卡、ADSL Modem、Cable Modem等，几乎所有的外部设备。当我们提到导体沟通了电路(Electric circuit)中的断接处时，实际上是指连接器把两个开路端连接在一起。电路是指整个电系统(system)，而导体是电流流通的实际通路。有时你常常看不到实际的导体，因为它被绝缘材料(Material)或介电材料包覆着。有了介电材料导体就可以平行排放（arrange），而且不会相互干扰。下面的表介绍常用导体。 连接器中使用的导体：
分立导线： 单根导线或电缆（Cable)。广泛用于多种电子设备
双绞线： 由两根小号绝缘导线绕绞在共同，覆以外皮而组成的电缆（Cable)。两个导线通常良好绝缘。普通电话（Telephone）电缆和家用导线都是双绞线。 用于计算机网络和电信 同轴电缆： 它由直径较小的铜导线同轴地安放在直径较大的外导体之内，两者之间由介电体隔离和支撑。它们的最外面在包覆以绝缘材料。 应用于视频信号传输
带状电缆： 名称源自于其外观酷似丝带。又称为平面电缆。它是一组平行导体整体覆以绝缘材料组成的。导体有两种形式，一种是圆形截面的导体，另一种是扁平柔性电缆。应用于计算机和外设 印制电路板： PCB是在敷铜聚合板上，通过蚀刻加工，印制上电路。 计算机和外设 扁平柔性电缆/扁平平面电路 ： 它与带状电缆类似，但导体是扁平的，不是圆形的。导体横截面为矩形且极薄。 应用于办公室设备(shèbèi)，保安系统，通信，自动售货机 纤维光缆： 光纤导体有许多种类和模式(pattern)，但最常见的是玻璃、塑料包覆的硅(silicon)石英或塑料，光通过它们传导或传输。 应用于高速数据传输，如计算机网络和通信系统2 连接器的组成部分及科技名词：■ 座体 ■ 底座 ■ 接触部份 － 端子和插针■ 连接器用的金属■ 插头和插座■ 镀层■ 键和定位■ 电路标识■ 线规 座体，俗称胶壳连接器座体具有如下作用：■ 支撑接触部份，使之牢固正确就位■ 防尘、防污和防潮，保护接触部份和导体■ 使电路彼此绝缘

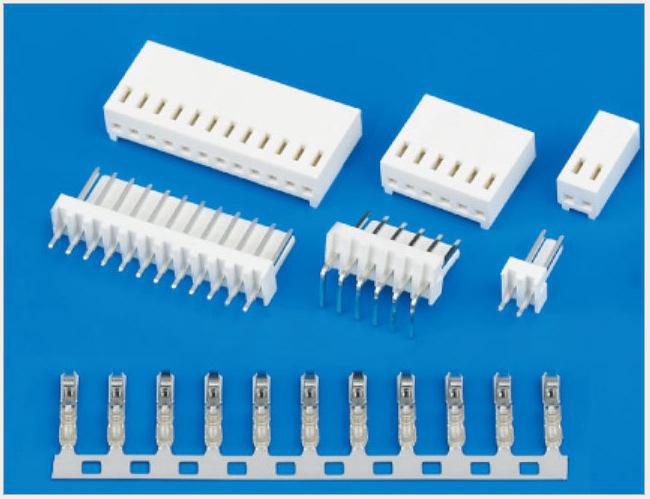

直插式连接器：直插式连接器的特点是导线从连接器的一半部份接入，从另一半接出。连接器的这两部份分别称为插头和插座。底座，俗称针座
安装在印制电路板（Printed Circuit Board)上的连接器，其所用的座体称为底座，又称基座或片座。公司采用座体这个名称。底座和座体的主要差别在于底座总是与电路引脚安装在一起，而座体只是空壳。底座有两种形式：有罩的和无罩的。护罩是指连接器的插针和插座，在交合部份周围用座体或护裙作成的保护罩。底座还有摩擦锁紧型的，它是部份有罩的底座，但是具有锁紧装置，它使底座与座体的结合更可靠。
生产的底座有许多形状，最常用的是两种形状：直针和直角。底座的列数也可以不同，可以是单列插针的，也可以是多列插针的。
座体使用的塑料：的座体使用的塑料是热塑性塑料，可以多次熔化和固化。还收集塑造加工过程(guò chéng)的剩余塑料，经粉碎再次利用。下面介绍用于高温环境的专用塑料。这种塑料具有优异的耐高温特性。用于表面贴焊安装的连接器需要这种塑料。还有一种表面插焊安装的连接器。两者的差别在于SMC把插针插入过孔后再焊接在PCB板上；而SMT利用焊脚贴焊在PCB板表面上。由于需要焊接，塑料必须能耐高温。也就是说，表面安装用的连接器座体，必须能够承受高温。
连接器在PCB上的SMC和SMT：利用SMC端接方法，把小型插合的线到板单列直角底座，装接在PCB板上。利用SMT端接方法，把1.50 mm的连接器贴焊在PCB上。注意焊脚处。由于它非常靠近座体，所以用高温（hyperthermia）塑料尼龙 Nylon 4/6 制造，能承受流动（flow）焊锡的烧烫。接触部分，俗称端子
连接器中的接触部分把要相连接的两部份导体结合在一起。结合后，电路就被接通，电流流过连接器。接触部份有两种主要类型：端子和插针。实物的具体形状则变化多端。端子具有两个端部：前端和后端。前端总是结合端，它同另一端子交合形成接触。后端总是起端接作用，或是压接或接连导线（traverse）。
下面摘要列出了连接器接触部份采用的金属，以及它们各自的优缺点。注意接触部分所用的基体(matrix)金属中都有铜合金(alloy)，借以保证良好的导电性、导热性、机械性能和可工艺性。
黄铜，成分铜和锌，特点：最便宜强度与弹性好、成形质量（Mass）好、受应力和腐蚀易裂损 。
磷(P)青铜，成分铜和锡， 特点：比黄铜弹性好、比黄铜更坚固、比黄铜导电率低、价格（price）比黄铜贵得多。
铍铜，成分铜和铍，特点：优异的导电率、强度和弹性异常好、良好的抗腐蚀和抗磨损性能、价格昂贵、具有高硬度；另外，磨损冲压和加工(jiā gōng)设备。
连接器厂家是我们电子工程技术人员经常接触的一种部件。它的作用非常单纯：在电路内被阻断处或孤立不通的电路之间，架起沟通的桥梁，从而使电流流通，使电路实现预定的功能。 镀层
把连接器的接触部份电镀，是为了改善导电性、抗腐蚀和抗磨损（零部件失效的一种基本类型）性，提高可焊性。具有良好机械性能(xìng néng)的金属，常常不具备优良的导电性、抗腐蚀和抗磨损性以及可焊接性。公司(Company)把这些金属材料(Material)全部或有选择地电镀，以改善性能。下表摘要介绍主要采用的镀层金属及其特性。镀层金属：1、锡和锡铅（外观：带蓝色的银白色）合金， 特性：是多数产品的标准涂覆层、改善抗腐蚀性和可焊接性，用于较低档次产品；2、金，用于高档次产品、极好的抗腐蚀性、价格昂贵 ；3、钯镍， 比金便宜、极好的抗腐蚀性、薄镀金改善抗磨损性能、比金难电镀；4、镍，用作电镀的屏障层
